Transfer Oil（佺敖）為您提供全套全壓力范圍的流體連接件解決方案

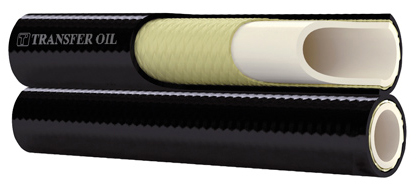

經MSHA認證的高壓雙聯熱塑軟管，工作壓力140 至 420 bar (2000 至 6000 psi)
|
|
|
 |
 |
 |
 |
 |
 |
|||||||||
|
件號 |
軟管規格 |
ID |
OD |
WP |
BP |
安全系數 |
彎曲半徑 |
單位重量 |
||||||||
|
dash |
inch |
DN |
mm |
inch |
mm |
inch |
bar |
psi |
bar |
psi |
mm |
inch |
g/m |
lbs/ft |
||
|
-2 |
1/8 |
DN4 |
4,00 |
0,157 |
8,00 |
0,315 |
420 |
6.000 |
1.680 |
24.000 |
4:1 |
25 |
0,98 |
90 |
0,060 |
|
|
-3 |
3/16 |
DN5 |
5,00 |
0,197 |
8,90 |
0,350 |
350 |
5.000 |
1.400 |
20.000 |
4:1 |
30 |
1,18 |
100 |
0,068 |
|
|
-4 |
1/4 |
DN6 |
6,50 |
0,256 |
11,50 |
0,453 |
350 |
5.000 |
1.400 |
20.000 |
4:1 |
50 |
1,97 |
170 |
0,114 |
|
|
-5 |
5/16 |
DN8 |
8,10 |
0,319 |
13,40 |
0,528 |
300 |
4.300 |
1.200 |
17.200 |
4:1 |
55 |
2,17 |
210 |
0,141 |
|
|
-6 |
3/8 |
DN10 |
9,70 |
0,382 |
15,50 |
0,610 |
280 |
4.000 |
1.120 |
16.000 |
4:1 |
60 |
2,36 |
270 |
0,181 |
|
|
-8 |
1/2 |
DN12 |
13,00 |
0,512 |
19,90 |
0,783 |
245 |
3.500 |
980 |
14.000 |
4:1 |
80 |
3,15 |
400 |
0,269 |
|
|
-10 |
5/8 |
DN16 |
16,30 |
0,642 |
23,40 |
0,921 |
200 |
2.900 |
800 |
11.600 |
4:1 |
125 |
4,92 |
500 |
0,336 |
|
|
-12 |
3/4 |
DN20 |
19,50 |
0,768 |
26,90 |
1,059 |
165 |
2.300 |
660 |
9.200 |
4:1 |
150 |
5,91 |
640 |
0,430 |
|
|
-16 |
1 |
DN25 |
25,90 |
1,020 |
34,20 |
1,346 |
140 |
2.000 |
560 |
8.000 |
4:1 |
200 |
7,87 |
870 |
0,585 |
|
核管
彈性聚酯
加強層
一層或兩層芳綸編織
外塑層
聚氨酯——黑色——針刺處理——噴白色標
應用場合
工程機械和農業機械；叉車； 鉸接伸縮臂；高空平臺車；安全與救生設備；剪式升降平臺；起重機；通用液壓；工業氣體
產品特點
芳綸編織層耐壓能力高；外徑細、重量輕；加強層與熱塑層粘結結構；耐磨性能好；耐壓長度變化非常小；外塑層經針刺處理
使用溫度
-40 °C 至 +100 °C (-40 °F 至 +212 °F): 對空氣或水基流體介質至 +70 °C ( +158 °F)
產品描述
符合或優于SAE 100R8；結構緊湊的高壓軟管，適用于各種液壓系統，并具有耐磨性好及受壓變形量非常小等特點；適用于各種流體動力傳輸，如工程機械、農業機械、叉車及其它各種高壓設備。本產品也可以用于各種工業氣體（請查閱化學兼容性表）
真空度
-0,93 bar; -700 mm Hg|-13,5 psi; -27,5 inch Hg
技術標準
SAE 100R8 // EN855-R8 // ISO3949-R8
