Transfer Oil（佺敖）為您提供全套全壓力范圍的流體連接件解決方案
專為游艇液壓系統開發的白色熱塑軟管，工作壓力190 至 360 bar (2700 至 5200 psi)
|
|
|
|
|
|
|
|
|
|||||||||
|
件號 |
軟管規格 |
ID |
OD |
WP |
BP |
安全系數 |
彎曲半徑 |
單位重量 |
||||||||
|
dash |
inch |
DN |
mm |
inch |
mm |
inch |
bar |
psi |
bar |
psi |
mm |
inch |
g/m |
lbs/ft |
||
|
-3 |
3/16 |
DN5 |
5,00 |
0,197 |
9,70 |
0,382 |
360 |
5.200 |
1.440 |
20.800 |
4:1 |
30 |
1,18 |
125 |
0,084 |
|
|
-4 |
1/4 |
DN6 |
6,50 |
0,256 |
11,70 |
0,461 |
310 |
4.500 |
1.240 |
18.000 |
4:1 |
40 |
1,57 |
160 |
0,108 |
|
|
-5 |
5/16 |
DN8 |
8,10 |
0,319 |
13,20 |
0,520 |
250 |
3.600 |
1.000 |
14.400 |
4:1 |
55 |
2,17 |
190 |
0,128 |
|
|
-6 |
3/8 |
DN10 |
9,80 |
0,386 |
15,50 |
0,610 |
225 |
3.200 |
900 |
12.800 |
4:1 |
65 |
2,56 |
230 |
0,155 |
|
|
-8 |
1/2 |
DN12 |
13,00 |
0,512 |
18,80 |
0,740 |
190 |
2.700 |
760 |
10.800 |
4:1 |
85 |
3,35 |
300 |
0,202 |
|

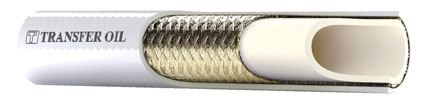

核管
彈性聚酯
加強層
一層鋼絲編織
外塑層
聚氨酯——白色——無針刺處理——噴黑色標
應用場合
船用和近海設備；一般液壓系統；游船和游艇上的轉向和運動系統 ；液壓舷梯
產品特點
細小的結構易于在緊湊空間安裝；重量輕、柔性好；鋼絲編織層使軟管受壓容積變形和長度變形量都非常小；耐磨性能好；美觀的白色外塑層
使用溫度
-40 °C to +100 °C (-40 °F to +212 °F): 對空氣和水基流體介質至 +70 °C ( +158 °F)
產品描述
符合或優于UNI EN 853 1ST - EN 853 1SN and EN 857 1SC標準對壓力要求的高壓軟管；適用于需要耐海水或鹽堿環境的各種液壓系統，包括礦物油、合成油或水基液壓油等液壓系統;白色外塑層具有良好的耐紫外線性能，是游船和游艇得理想選擇。
真空度
-0,93 bar; -700 mm Hg|-13,5 psi; -27,5 inch Hg
技術標準
SAE 100R1；符合或優于EN 853 1SN and EN 857 1SC中關于壓力的要求
