Transfer Oil（佺敖）為您提供全套全壓力范圍的流體連接件解決方案
應用于海工船舶的高壓液壓熱塑軟管，工作壓力95 至 360 bar (1300 至 5200 psi)
|
|
|
 |
 |
 |
 |
 |
 |
|||||||||
|
件號 |
軟管規格 |
ID |
OD |
WP |
BP |
安全系數 |
彎曲半徑 |
單位重量 |
||||||||
|
dash |
inch |
DN |
mm |
inch |
mm |
inch |
bar |
psi |
bar |
psi |
mm |
inch |
g/m |
lbs/ft |
||
|
-3 |
3/16 |
DN5 |
5,00 |
0,197 |
9,70 |
0,382 |
360 |
5.200 |
1.440 |
20.800 |
4:1 |
30 |
1,18 |
125 |
0,084 |
|
|
-4 |
1/4 |
DN6 |
6,50 |
0,256 |
11,70 |
0,461 |
310 |
4.500 |
1.240 |
18.000 |
4:1 |
40 |
1,57 |
165 |
0,111 |
|
|
-5 |
5/16 |
DN8 |
8,10 |
0,319 |
13,20 |
0,520 |
250 |
3.600 |
1.000 |
14.400 |
4:1 |
55 |
2,17 |
190 |
0,128 |
|
|
-6 |
3/8 |
DN10 |
9,80 |
0,386 |
15,50 |
0,610 |
225 |
3.200 |
900 |
12.800 |
4:1 |
65 |
2,56 |
230 |
0,155 |
|
|
-8 |
1/2 |
DN12 |
13,00 |
0,512 |
18,80 |
0,740 |
190 |
2.700 |
760 |
10.800 |
4:1 |
85 |
3,35 |
300 |
0,202 |
|
|
-10 |
5/8 |
DN16 |
16,30 |
0,642 |
22,00 |
0,866 |
140 |
2.000 |
560 |
8.000 |
4:1 |
115 |
4,53 |
330 |
0,222 |
|
|
-12 |
3/4 |
DN20 |
19,50 |
0,768 |
25,80 |
1,016 |
115 |
1.600 |
460 |
6.400 |
4:1 |
145 |
5,71 |
460 |
0,309 |
|
|
-16 |
1 |
DN25 |
25,80 |
1,016 |
33,40 |
1,315 |
95 |
1.300 |
380 |
5.200 |
4:1 |
180 |
7,09 |
640 |
0,430 |
|

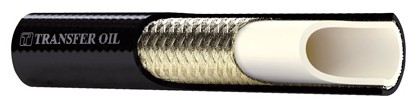

核管
彈性聚酯
加強層
一層鋼絲編織
外塑層
聚氨酯——黑色——無針刺處理——噴白色標
應用場合
船舶及近海設備、小艇、吊機、海工輸送系統
產品特點
細小的管徑，易于緊湊空間安裝，柔性好；重量輕；鋼絲編織加強層使軟管受壓長度變形量??；耐磨性能好
使用溫度
-40 °C to +100 °C (-40 °F to +212 °F): 對水和水基流體介質至+70 °C (+158 °F)
產品描述
符合或優于 UNI EN 853 1ST - EN 853 1SN - EN 857 1SC標準對壓力的要求；適用于對耐海水和鹽霧環境的高壓液壓（礦物油、合成油或水基液壓油）系統的高壓軟管；也推薦使用在在高濕度環境下工作的近海設備上。鋼絲編織加強相對于纖維編織加強軟管機械性能更好
真空度
-0,93 bar; -700 mm Hg|-13,5 psi; -27,5 inch Hg
技術標準
SAE 100R1. 符合或優于EN 853 1SN and EN 857 1SC 對壓力的要求
