Transfer Oil（佺敖）為您提供全套全壓力范圍的流體連接件解決方案
|
|
|
|
|
|
|
|
|
|||||||||
|
件號 |
軟管規格 |
ID |
OD |
WP |
BP |
安全系數 |
彎曲半徑 |
單位重量 |
||||||||
|
dash |
inch |
DN |
mm |
inch |
mm |
inch |
bar |
psi |
bar |
psi |
mm |
inch |
g/m |
lbs/ft |
||
|
-2 |
1/8 |
DN4 |
4,00 |
0,157 |
8,00 |
0,315 |
420 |
6.000 |
1.680 |
24.000 |
4:1 |
25 |
0,98 |
45 |
0,030 |
|
|
-3 |
3/16 |
DN5 |
5,00 |
0,197 |
8,90 |
0,350 |
350 |
5.000 |
1.400 |
20.000 |
4:1 |
30 |
1,18 |
50 |
0,034 |
|
|
-4 |
1/4 |
DN6 |
6,50 |
0,256 |
11,50 |
0,453 |
350 |
5.000 |
1.400 |
20.000 |
4:1 |
50 |
1,97 |
80 |
0,054 |
|
|
-5 |
5/16 |
DN8 |
8,10 |
0,319 |
13,40 |
0,528 |
300 |
4.300 |
1.200 |
17.200 |
4:1 |
55 |
2,17 |
105 |
0,071 |
|
|
-6 |
3/8 |
DN10 |
9,70 |
0,382 |
15,50 |
0,610 |
280 |
4.000 |
1.120 |
16.000 |
4:1 |
60 |
2,36 |
130 |
0,087 |
|
|
-8 |
1/2 |
DN12 |
13,00 |
0,512 |
19,90 |
0,783 |
245 |
3.500 |
980 |
14.000 |
4:1 |
80 |
3,15 |
205 |
0,138 |
|

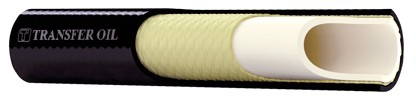

核管
彈性聚酯
加強層
一層或兩層芳綸編織
外塑層
聚氨酯——黑色——針刺處理——噴白色標
應用場合
船舶及近海設備、小艇、吊機、海工輸送系統
產品特點
芳綸編織層提供了優異的耐壓能力、重量輕、柔性好、結構緊湊、與管壁粘結到位、耐磨損、外塑層針刺處理
使用溫度
-40 °C to +100 °C (-40 °F to +212 °F): 對水和水基流體介質至+70 °C (+158 °F)
產品描述
符合或優于 SAE 100R8標準要求，適用于對耐海水和鹽霧環境的高壓液壓（礦物油、合成油或水基液壓油）系統的高壓軟管；也推薦使用在在高濕度環境下工作的近海設備上。
真空度
-0,93 bar; -700 mm Hg|-13,5 psi; -27,5 inch Hg
技術標準
SAE 100R8 // EN855-R8 // ISO3949-R8
DNV Type Approval
Certificate in PDF
ABS Type Approval
Certificate in PDF
