Transfer Oil（佺敖）為您提供全套全壓力范圍的流體連接件解決方案
恒壓熱塑絕緣軟管，液壓系統應用，額定工作壓力可達 210 bar (3000 psi)
|
|
 |
 |
 |
 |
 |
 |
 |
|||||||||
|
件號 |
軟管規格 |
ID |
OD |
WP |
BP |
安全系數 |
彎曲半徑 |
單位重量 |
||||||||
|
dash |
inch |
DN |
mm |
inch |
mm |
inch |
bar |
psi |
bar |
psi |
mm |
inch |
g/m |
lbs/ft |
||
|
-3 |
3/16 |
DN5 |
5,00 |
0,197 |
9,10 |
0,358 |
210 |
3.000 |
840 |
12.000 |
4:1 |
25 |
0,98 |
50 |
0,034 |
|
|
-4 |
1/4 |
DN6 |
6,50 |
0,256 |
11,80 |
0,465 |
210 |
3.000 |
840 |
12.000 |
4:1 |
35 |
1,38 |
90 |
0,060 |
|
|
-5 |
5/16 |
DN8 |
8,10 |
0,319 |
14,30 |
0,563 |
210 |
3.000 |
840 |
12.000 |
4:1 |
45 |
1,77 |
130 |
0,087 |
|
|
-6 |
3/8 |
DN10 |
9,70 |
0,382 |
16,50 |
0,650 |
210 |
3.000 |
840 |
12.000 |
4:1 |
45 |
1,77 |
165 |
0,111 |
|
|
-8 |
1/2 |
DN12 |
13,00 |
0,512 |
21,20 |
0,835 |
210 |
3.000 |
840 |
12.000 |
4:1 |
70 |
2,76 |
240 |
0,161 |
|
|
-10 |
5/8 |
DN16 |
16,30 |
0,642 |
26,10 |
1,028 |
210 |
3.000 |
840 |
12.000 |
4:1 |
100 |
3,94 |
370 |
0,249 |
|

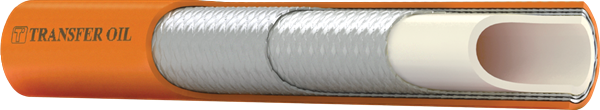

核管
彈性聚酯
加強層
一層或兩層聚酯纖維編織
外塑層
特殊聚酯——橙色啞光——無針刺——噴黑色標
應用場合
與高電壓有接觸的液壓系統、高空作業平臺、救生設備及要求電絕緣的設備
產品特點
重量輕 - 柔性好 - 緊湊型設計 - 低摩阻外膠 -無針刺 -耐磨損
使用溫度
-40 °C 至 +100 °C (-40 °F to +212 °F): 對水和水基流體介質至+70 °C (+158 °F)
產品描述
符合或超過SAE 100R18標準-適用于要求絕緣的液壓系統中石油或合成基液壓油的中壓軟管。優異的粘合特性和特殊的外膠層也使其成為在低溫環境中操作設備的理想軟管，同時保持了高度的柔軟性。低摩阻外膠設計，使軟管布置更便捷。
真空度
-0,93 bar; -700 mm Hg|-13,5 psi; -27,5 inch Hg
技術標準
SAE 100R18 // ISO3949-R18
符合SAE J517/J343 和 ISO3949此標準 關于電絕緣性能的要求，即用152mm長的試樣在37.5 KV,相當于250KV/米電壓條件下，5分鐘漏電量不超過50μA
